Primerjava razredov titana: GR1, GR2, GR3, GR4, GR7
May 18, 2026

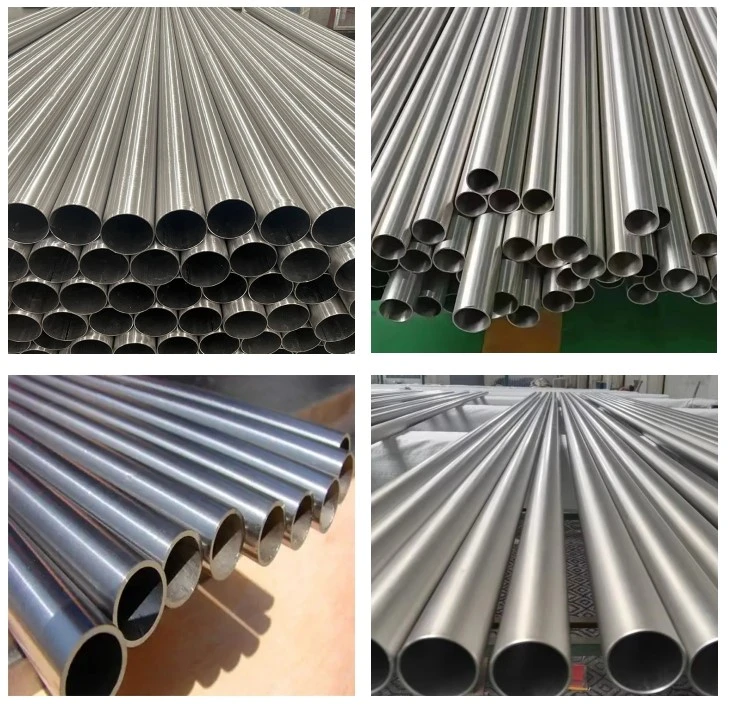

Cev iz titana GR1je najmehkejši in najbolj duktilen, idealen za globoko vlečenje.GR2je najbolj ekonomičen in pogosto uporabljen, saj ponuja uravnoteženo trdnost in odpornost proti koroziji.GR7vsebuje paladij (Pd), kar drastično izboljša odpornost proti koroziji v agresivnih okoljih – vendar je bistveno dražje.
Vrsta in sestava materiala
GR1 do GR4 so nelegirani titan, s povečano vsebnostjo kisika, ki poveča trdnost, vendar zmanjša duktilnost. GR7 vsebuje paladij, ki drastično izboljša odpornost proti koroziji v agresivnih okoljih.
| Ocena | Vrsta | Ključna sestava | Značilnosti |
|---|---|---|---|
| GR1 | CP-Ti (najmehkejši) | 99,5 % Ti, manj kot ali enako 0,18 % O | Najvišja duktilnost, odlična sposobnost oblikovanja |
| GR2 | CP-Ti (standardno) | 99,2 % Ti, manj kot ali enako 0,25 % O | Uravnotežena trdnost in odpornost proti koroziji |
| GR3 | CP{0}}Ti (srednje trdnost) | 99,1 % Ti, manj kot ali enako 0,35 % O | Večja trdnost kot GR1/GR2 |
| GR4 | CP-Ti (najmočnejši CP) | 98,9 % Ti, manj kot ali enako 0,40 % O | Najvišja trdnost med razredi CP |
| GR7 | Ti-0,15% Pd zlitina | 99,1 % Ti, 0,12-0,25 % Pd | Vrhunska odpornost proti koroziji |
Mehanske lastnosti
Ko se vsebnost kisika poveča od GR1 do GR4, se poveča trdnost in zmanjša duktilnost.
| Ocena | Natezna trdnost (MPa) | Meja tečenja (MPa) | Raztezek (%) | Trdota (HV) |
|---|---|---|---|---|
| GR1 | 240-370 | 170-310 | Večje ali enako 24 | 100-150 |
| GR2 | 345-480 | 275-410 | Večje ali enako 20 | 150-200 |
| GR3 | 450-600 | 380-520 | Večje ali enako 18 | 200-250 |
| GR4 | 550-750 | 485-620 | Večje ali enako 15 | 250-300 |
| GR7 | 345-480 | 275-410 | Večje ali enako 20 | 150-200 |
Odpornost proti koroziji
GR7 prekaša vse druge stopnje CP-Ti v okoljih, ki vsebujejo- redukcijo kislin in kloridov, zaradi katalitskega učinka paladija.
| okolje | Zmogljivost GR1-GR4 | Zmogljivost GR7 |
|---|---|---|
| Morska voda | Dobro | Odlično |
| Kloridne raztopine | Zmerno | Izjemen |
| Oksidativne kisline (HNO₃) | Dobro | Odlično |
| Redukcijske kisline (HCl, H₂SO₄) | Ubogi | Odlično |
| Alkalne raztopine | Dobro | Odlično |
GR1-GR4 deluje dobro v oksidacijskih pogojih, vendarboj pri zmanjševanju kislin. Za okolja HCl ali H₂SO₄,GR7 je bistvenega pomena.
Obdelava in izdelava
| Ocena | Možnost oblikovanja | Varljivost | Obdelovalnost |
|---|---|---|---|
| GR1 | Odlično(najboljše za globoko vlečenje) | Odlično | Dobro |
| GR2 | Zelo dobro | Odlično | Dobro |
| GR3 | Dobro | Dobro | Zmerno |
| GR4 | Pošten (nagnjen k pokanju) | Dobro | Zmerno |
| GR7 | Zelo dobro | Odlično | Dobro |
GR1 oblikovanje/upogibanje titanaje odličen – GR1 je prednosten za oblikovanje pločevine in cevi. GR4 je težje oblikovati, vendar nudi večjo trdnost.Kako variti titan GR1– GR1 in GR2 imata odlično varivost; GR7 vari podobno kot GR2, vendar zahteva previdnost, da se prepreči kontaminacija.
Cena in dobava
| Ocena | Relativni stroški | Razpoložljivost na trgu |
|---|---|---|
| GR1 | Nizko-Srednje | Široko dostopen |
| GR2 | Srednje (najbolj ekonomično) | Najpogostejša ocena |
| GR3 | Srednje-Visoko | Omejena uporaba |
| GR4 | visoko | Posebne aplikacije |
| GR7 | Zelo visoka (zaradi Pd) | Omejena, visoko zmogljiva-uporaba |
GR1 cena titana za kgje nizka-srednja. GR2 je najbolj ekonomičen in široko uporabljen.GR7je bistveno dražji zaradi vsebnosti paladija.
Aplikacija
| Ocena | Tipične aplikacije za cevi |
|---|---|
| GR1 | Obloge za kemično obdelavo,GR1 titanov toplotni izmenjevalnik, pomorske komponente, medicinski vsadki (osredotočeno na duktilnost) |
| GR2 | Letalske konstrukcije, naprave za razsoljevanje,GR1 titanov toplotni izmenjevalnik, kirurški instrumenti |
| GR3 | Tlačne posode, hidravlični sistemi, komponente letalskega ogrodja |
| GR4 | -Sponke visoke trdnosti, kriogene posode, ortopedski vsadki |
| GR7 | Kemična predelava (HCl, H₂SO₄), nafta in plin na morju, farmacevtski reaktorji, ekstremna morska okolja |
Izbira ocene
| Če je vaša prioriteta ... | izberite... |
|---|---|
| Največja duktilnost in sposobnost oblikovanja | GR1 |
| Splošna odpornost proti koroziji in stroškovna{0}}učinkovitost | GR2 |
| Večja trdnost kot GR1/GR2 | GR3 |
| Najvišja trdnost med razredi CP | GR4 |
| Ekstremna odpornost proti koroziji (HCl, mokri klor, kloridi) | GR7(najboljše, a drago) |
pogosta vprašanja
V1: Kakšna je razlika med titanovo cevjo GR1, GR2, GR3, GR4 in GR7?
A: GR1ima najvišjo duktilnost (večji ali enak 24 % raztezek) in najnižjo trdnost – najboljše za globoko vlečenje. GR2 nudi uravnoteženo trdnost in odpornost proti koroziji – najbolj ekonomično. GR3 in GR4 imata večjo trdnost, vendar zmanjšano duktilnost.GR7vsebuje 0,12-0,25 % paladija, ki zagotavlja izjemno odpornost proti koroziji pri redukcijskih kislinah in kloridih, s podobno močjo kot GR2.
V2: Kateri razred je najmočnejši – GR1, GR2, GR3, GR4 ali GR7?
A: GR4je najmočnejši komercialno čisti titan (natezna trdnost 550-750 MPa, izkoristek 485-620 MPa). Sledi GR3 (natezna trdnost 450-600 MPa), nato GR2 in GR7 (natezna trdnost 345-480 MPa) in končnoGR1(240-370 MPa natezna).
V3: Kateri razred je najbolj duktilen?
A: GR1je najbolj duktilen, z najmanj 24% raztezkom. To narediGR1 titan za globoki vlekidealna izbira za kompleksno oblikovane oblike, kot so mehi, dilatacijski spoji in globoko-vlečene komponente.
V4: Kakšna je razlika med titanovo cevjo GR2 in GR7?
A: GR2inGR7imajo podobne mehanske lastnosti. Ključna razlika je v temGR7vsebuje 0,12-0,25 % paladija, kar mu daje izjemno odpornost proti koroziji v redukcijskih kislinah (HCl, H₂SO₄) in kloridih – okoljih, kjer GR2 deluje slabo. vendarGR7je bistveno dražji.
V5: Kateri razred je najboljši za uporabo v morski vodi?
A: GR7nudi odlično odpornost proti koroziji v morski vodi.GR1skoziGR4imajo oceno Dobro. Za večino aplikacij z morsko vodo,GR1ali GR2 zadostujejo. Za ekstremna morska okolja ali nafto in plin na morju,GR7je priporočljivo.
V6: Ali je mogoče titanovo cev GR1 uporabiti za toplotne izmenjevalnike?
O: Da,GR1 titanov toplotni izmenjevalnikcevi se uporabljajo v kemični obdelavi in pomorskih aplikacijah. Za višje zahteve glede trdnosti sta pogosta tudi GR2 ali GR3. Za ekstremno korozivna okolja (HCl, H₂SO₄),GR7se zahteva.
V7: Ali je titanova cev GR1 primerna za medicinske vsadke?
O: Da,titan medicinske stopnje 1(ASTM F67 razred 1) se uporablja za vsadke, kjer je duktilnost ključna. Za-nosilne vsadke, ki zahtevajo večjo trdnost, se GR4 uporablja za ortopedske vsadke.
V8: Kakšna je kemična sestava GR1 v primerjavi z GR7?
A: Kemična sestava titana GR1je 99,5 % Ti, manj kot ali enako 0,18 % O, manj kot ali enako 0,20 % Fe.GR7ima podobno osnovno sestavo plus 0,12-0,25 % paladija, kar dramatično izboljša odpornost proti koroziji.
V9: Kako variti titanovo cev GR1?
A: Kako variti titan GR1– GR1 in GR2 imata odlično varivost. Uporabite GTAW (TIG) s polnilom ERTi-1 zaGR1. GR7vari podobno kot GR2; uporabite polnilo ERTi-7. Pravilna argonska zaščita je kritična za vse razrede.
V10: Kateri razred je stroškovno-najučinkovitejši za splošno uporabo?
A: GR2je najbolj ekonomičen in široko uporabljen.GR1je nizek-srednji strošek, idealen, kadar je prednostna sposobnost oblikovanja.GR7je zelo drag in ga je treba uporabljati le, kadar je potrebna izjemna odpornost proti koroziji.
V11: Kakšna je meja tečenja titanove cevi GR1?
A: Meja tečenja iz titana GR1se giblje med 170-310 MPa. GR2: 275-410 MPa, GR3: 380-520 MPa, GR4: 485-620 MPa, GR7: 275-410 MPa.
V12: Ali je GR7 vreden višjih stroškov?
A: GR7je bistveno dražji zaradi vsebnosti paladija. Stroška je vredno le, če aplikacija zahteva izjemno odpornost proti koroziji pri redukcijskih kislinah (HCl, H₂SO₄) ali kloridih. Za splošna korozivna okolja je GR2 stroškovno-učinkovitejši.
V13: Kakšna je gostota cevi iz titana razreda 1?
A: Gostota titana razreda 1je 4,51 g/cm³ – enako za vse razrede CP (GR1 do GR7).
V14: Ali je mogoče titanovo cev GR1 uporabiti za tlačne posode?
A: GR1ni priporočljivo za tlačne posode, ki zahtevajo visoko trdnost. GR3 ali GR4 sta bolj primerna za tlačne posode.GR1je boljši za kemično obdelavo oblog in toplotnih izmenjevalcev.
V15: Kakšna je razlika v trdoti med GR1 in GR4?
A: Trdota titana 1. stopnjeje 100-150 HV. Trdota GR4 je 250-300 HV – približno dvakrat večja. To odraža znatno povečanje moči z GR1 na GR4.
